Description

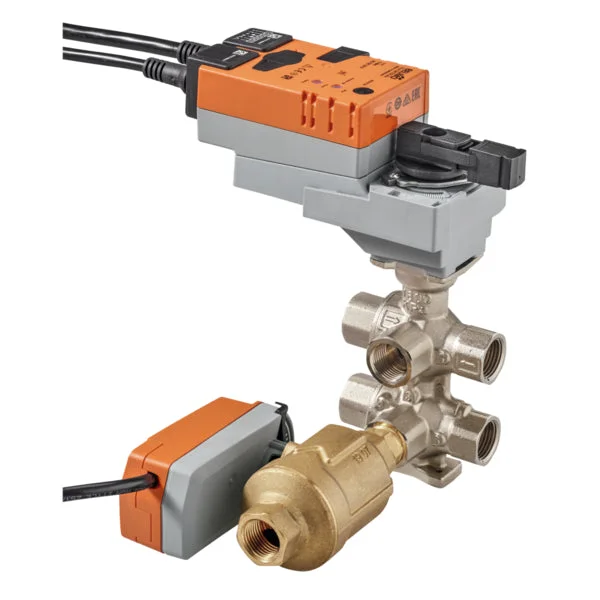

Dit is een 6-weg elektrisch bediende drukonafhankelijke zoneklep (PIQCV) met een behuizing van vernikkeld messing en een EPDM-afdichting. De boringdiameter van de klep is DN 15 en de poortmaat is Rp 1/2 inch met vrouwelijke schroefdraad. De geïntegreerde drukregelklep zorgt voor een constante debiet en bereikt een klepautoriteit van 1, ongeacht de verschildruk. Het debiet blijft constant bij elke openingspositie, zelfs bij drukvariaties en in het gedeeltelijke belastingsbereik, wat zorgt voor een stabiele regeling. Een gelijk percentage debietregeling wordt gegarandeerd door het speciale ontwerp van de kogel. Het maximale drukverschil is 3.5 bar. De klep kan werken tussen 6 en 80 °C. De Kv-waarde 1 van de klep is 1,8 m3/h, wat overeenkomt met een Cv-waarde van 2,08 gpm. De Kv-waarde 2 van de klep is 1,8 m3/h, wat overeenkomt met een Cv-waarde van 2,08 gpm. De actuator vereist een voedingsspanning van 24 V AC/DC. De actuator ondersteunt BACnet MSTP/Modbus RTU/MP-Bus communicatieprotocollen en biedt nauwkeurige positiefeedback in het bereik van 0-10 V of 2-10 V DC, wat zorgt voor nauwkeurige en responsieve regeling in verschillende toepassingen. Het installeren van Belimo actuators op deze klep is eenvoudig dankzij het ontwerp met een centrale bout. De actuator heeft een IP40-beschermingsklasse. De stroomrichting, aangegeven door een pijl op de behuizing, is van groot belang om schade aan de kogelklep te voorkomen.
