Description

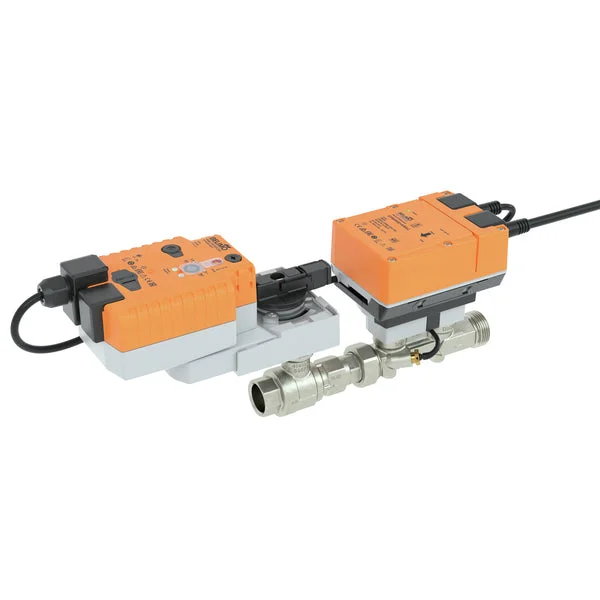

Deze Belimo Energy Valve bestaat uit een 2-weg gekenmerkte regelklep, een volumetrische flowmeter, temperatuursensoren en een actuator. De klep is gemaakt van messing en heeft EPDM-afdichting. De boringdiameter van de klep is DN 15 en de poortmaat is Rp 1/2 inch en G 3/4 inch met vrouwelijke schroefdraad. Met zijn geïntegreerde regelschijf zorgt het voor een proportionele regeling van de stroming, waardoor een nauwkeurige en consistente regeling van de vloeistofstroom mogelijk is. Het maximale drukverschil is 3.5 bar. De klep kan werken tussen -10 en 120 °C. De Kv-waarde van de klep is 2,8 m3/h, wat overeenkomt met een Cv-waarde van 3,24 gpm. De actuator vereist een voedingsspanning van 24 V AC/DC. De actuator ondersteunt BACnet MSTP/Modbus RTU/MP-Bus communicatieprotocollen en biedt nauwkeurige positiefeedback in het bereik van 0-10 V of 2-10 V DC, waardoor nauwkeurige en responsieve regeling mogelijk is in verschillende toepassingen. Met de draaiknop kunt u de fail-safe positie instellen tussen 0% en 100% in stappen van 10%. Het regelt de draaihoek. Bij een stroomstoring zal de actuator naar de gekozen fail-safe positie bewegen. De actuator heeft een IP54-beschermingsklasse. De stroomrichting, aangegeven door een pijl op de behuizing, is van groot belang om schade aan de kogelkraan te voorkomen.
